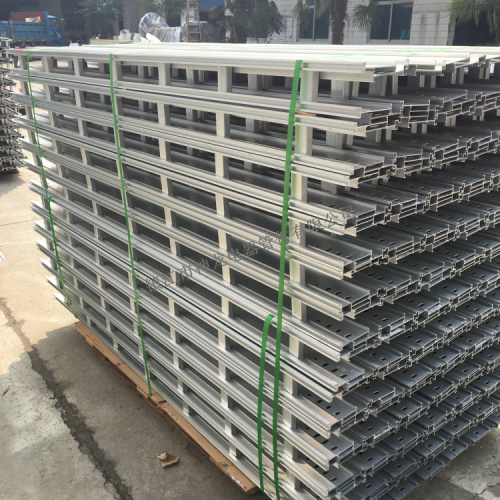

鋁合金橋架的接地線截面面積要求

    如果鋁合金橋架直接敷設在電氣豎井中，豎井中設置了一條直接銅排(或鍍鋅扁鋼)PE管，此時鋁合金橋架各段電纜橋架只需作等電位連接，由于此時此刻用于電氣安全的電纜橋架只有傳導電位，不傳遞電流，也只有較少的電流，因此鋁合金橋架接地維護線截面可以根據要求選擇。如果鋁合金橋架內敷設的電纜為四芯電纜，且未設置專用接地銅排或扁鋼，則系統應設置PE主干，PE主干的截面應根據熱穩定性要求選擇，并應滿足機械強度要求，鋁合金橋架與PE主干之間應連接等電位聯合線。選定截面的電阻值必須不大于表中相應的原料截面的電阻值。

    如鋁合金橋架架設電纜為五芯電纜或各回路配置PE線，且未設置專用接地銅排或扁鋼，則可選擇接地維護線，但應共同滿足總等電位連接線的截面要求，即不超過25米寬的 大值，以節省有色金屬。如果相線小于4mmZ，則選擇所需的4.1機械強度，即當相線為1.5m擴時，選擇PE線的 小段2.SmmZ(機械維修)或4mmZ(非機械維修)。
